Senzor IoT temperatura cu transmisie GSM

Construieste-ti sezorul tau de temperatura IoT cu stocare de date in CLOUD. In acest proiect folosim senzorul 1 Wire 18B20 de la Dallas/Maxim si shieldul GSM dual SIM  a-gsmII sau shieldul GSM GNSS dual SIM b-gsmgnss  de la itbrainpower.net. Serviciul CLOUD este oferit gratuit de Robofun.

Necesar timp: 30-45 minute – pregatire hardware si aproximativ 30-60 minutes partea de software si setarile contului cloud.

Nivel de dificultate: intermediar.

Materiale necesare hardware IOT

Despre shieldurile GSM folosite
In acest proiect am folosit, pentru exemplificare, shieldul a-gsmII v2.105, dar exact aceleasi setari hardware se aplica pentru b-gsmgnss v2.105 (interfetele si jumperii sunt plasati in aceleasi pozitii). Mai multe informatii:
documentatie a-gsmII
documentatie b-gsmgnss

Detaliere senzor 18DS20
Lipiti rezistorul de 8.2Kb intre terminalele Vdd (pin3) si DQ (pin2) ale 18B20 ca in imaginea de mai jos. Vezi referinta DALLAS/MAXIM 18B20.

Conectare hardware (toate componentele conectate in poza de mai jos)
Pasi de urmat:

  • lipiti headere (pini) ARDUINO la shieldul GSM a-gsmII
  • plug-in (conectati) sieldul a-gsmII in Arduino UNO
  • plasati jumperul a-gsmII “Power selector” in pozitia “Vin” (referinta)
  • inserati the SIM cardul in SIM socketul primar (slotul SIM aflat in proximitatea PCB). SIM-ul trebuie sa aiba dezactivata procedura de verificare a codului PIN (vezi cum se dezactiveaza verificarea PIN, aici).
  • Lipiti rezistorul de 8.2Kb intre terminalele Vdd (pin3) si DQ (pin2) ale 18B20. Lipiti firele la terminalele senzorului 18B20.
  • Conectati firele 18B20 dupa cum urmeaza: 18B20 Vdd (pin3) la Arduino 5V, 18B20 DQ (pin2) la Arduino D8  si 18B20 GND (pin1) la Arduino GND.
  • conecteaza portul USB al Arduino UNO  la PCul tau

Alimentarea senzorului IOT va fi efectuata centralizat, prin intermediul conectorului de alimentare Arduino UNO.

SOFTWARE
a. Downloadeaza itbpGSMclass library [beta]: “a-gsmII series software IoT REST support for ARDUINO” de la a-gsmII download section, sau “b-gsmgnss series software IoT REST support for ARDUINO” de la b-gsmgnss download section. Pentru a efectua download-ul clasei va trebui sa introduci IMEI-ul (se afla marcat pe modem, sau poate fi citit folosind comanda “AT+CGSN”) si adresa ta de email.

b. Expandati archiva si instalati clasa. Pe scurt, copiati folderul “itbpGSMclass” in “Arduino local user folder” [la mine se afla in: “C:\Users\dragos\Documents\Arduino\libraries”], dupa care restartati mediul Arduino. Mai multe detalii despre intalarea manala de librarii Arduino: Arduino library manual installation.

c. Creaza un folder numit “agsmII_temperature_Robofun_cloud_logger”.

d. Salveaza codul din linkul de mai jos sub denumirea de “agsmII_temperature_Robofun_cloud_logger.ino” in folderul creat mai devreme: Temperature GSM IOT main Arduino code

e. Setari variabile in “agsmII_temperature_Robofun_cloud_logger.ino”:
– tempToken [linia 19] – inlocuieste cu tokenul senzorului tau generat in cloud Robofun
– samplingPeriod [line 29]

f. Setari variabile in “itbpGSMclass library”:
– seteaza SERVER_ADDRESS si SERVER_PORT in itbpGPRSIPdefinition.h pentru ROBOFUN CLOUD, ca mai jos
#define SERVER_ADDRESS “iot.robofun.ro”
#define SERVER_PORT “80”
– seteaza APN, USERNAME si PASSWORD, corespunzator SIM-ului tau, in itbpGPRSIPdefinition.h (pentru ORANGE RO, de exemplu, APN este “INTERNET” sau “NET”, USERNAME este “” si PASSWORD este “”)
– alege modemul itbrainpower folosit in itbpGSMdefinition.h, in acest caz:
#define __itbpModem__ agsmII
– nu uita sa salvezi setarile! 😉

g. alte setari utile >> itbpGSMClassDebug, atDebug on / off si MAX_BUFFER_SIZE… in itbpGSMdefinition.h

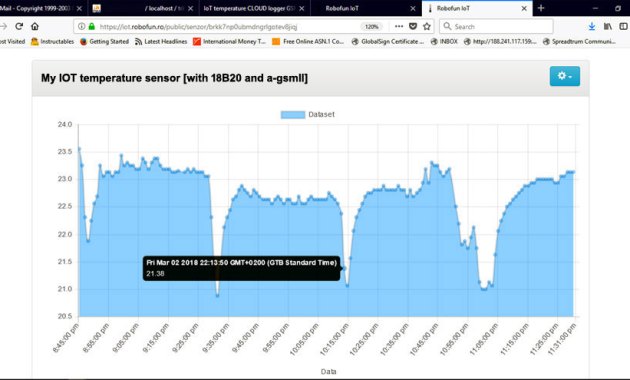

CLOUD ROBOFUN. CONT NOU, SENZORI si SETARI
CLOUDul Robofun este un serviciu extrem de simplu de utilizat si este disponibil in mod gratuit. Acesta este disponibil la adresa: https://iot.robofun.ro. Nu intru in detalii – creaza un cont nou si defineste un senzor nou. In interfata senzor, fa scroll down pana la paragraful “TOKEN”.

Copiaza acest cod si  foloseste-l pentru tempToken [linia 19 din “agsmII_…._logger.ino”]. Salveaza. Compileaza.

GATA!

Acest tutorial se bazeaza pe articolul “IoT temperature CLOUD logger with GSM and 1wire sensor howto” care a fost publicat original pe site-ul https://itbrainpower.net



Ceas IoT cu programare OTA

Realizarea unui ceas electronic este un proiect simplu dacă utilizăm o placă de dezvoltare programabilă dar asta nu înseamnă că nu există anumite provocări și în acest caz. Una din provocările majore ale implementării unui ceas electronic este acuratețea menținerii orei (asigurarea orei exacte). Acest lucru se realizează de obicei prin utilizarea unui modul RTC dar în cadrul proiectului de față vom utiliza o placă de dezvoltare NodeMCU care prin conectivitatea WiFi de care dispune ne va permite să realizăm o sincronizare de timp în rețea de tip NTP. Astfel nu vom avea nevoie de nici o componentă suplimentară pentru a asigura ora exactă.

Pentru afișare vom utiliza un ecran LCD grafic cu rezoluția de 84×48 pixeli de tip PCD8544 (LCD de Nokia 5110).

2

Funcționalitatea specială propusă în această lecție este adăugarea sistemului unei funcționalități de tip IoT adică raportarea prin Internet a unui parametru de mediu către o platformă IoT. Sistemul va măsura (și afișa) temperatura și o va trimite pentru înregistrare către platforma Robofun IoT. Astfel sistemul nostru nu va avea simpla funcționalitate de ceas/termometru electronic ci și de senzor IoT. Pentru măsurarea temperaturii vom utiliza un senzor digital brick DS18B20. Acest senzor are o acuratețe mare în măsurarea temperaturii, nu necesită decât 3 fire pentru conectarea la placa de dezvoltare și, cel mai interesant, permite de conectarea (pe aceleași trei fire) a mai multor senzori – sistemul poate fi extins foarte ușor prin adăugarea de noi senzori ce măsoară temperatura în zone diferite (interior / exterior, diverse camere etc.).

3

Ultima funcționalitate interesantă propusă pentru sistemul prezentat în această lecție este posibilitatea de programare la distanță – programare OTA (Over-The-Air). Pentru a reprograma / reîncărca programul nu este nevoie să desfacem carcasa sistemului și să conectăm placa de dezvoltare la calculator ci acest lucru poate fi făcut prin conexiunea WiFi a plăcii de dezvoltare. Singura limitare a acestei metode este că dimensiunea programului nu poate depăși jumătate din memoria program a plăcii de dezvoltare dar nu este cazul sistemului nostru.

4

Interconectarea componentelor (placă de dezvoltare, senzor de temperatură și ecran LCD) este prezentată în diagrama următoare:

5

Senzorul de temperatură va avea pinul D0 conectat la pinul D2 al plăcii de dezvoltare iar pinii 5V și GND la pinii 3.3V și GND ai plăcii de dezvoltare (senzorul funcționează la tensiuni între 3V și 5.5V). Chiar dacă programul prezentat în cele ce urmează este gândit pentru un sistem cu un singur senzor, sistemul acceptă adăugarea pe aceleași 3 fire a mai multor senzori de temperatură pe distanțe de până la 200 de metri.

Ecranul LCD comunică cu placa de dezvoltare prin protocoul SPI și implică următoarele conexiuni:

  • Pinul 1 (RST) al ecranului LCD se conectează la pinul D0 al plăcii de dezvoltare;
  • Pinul 2 (CE) al ecranului la pinul D1 al plăcii de dezvoltare;
  • Pinul 3 (DC) al ecranului la pinul D6 (HMISO) al plăcii de dezvoltare;
  • Pinul 4 (DIN) al ecranului la pinul D7 (HMOSI) al plăcii de dezvoltare;
  • Pinul 5 (CLK) al ecranului la pinul D5 (HSCLK) al plăcii de dezvoltare;
  • Pinul 6 (VCC) al ecranului la un pin de 3.3V al plăcii de dezvoltare;
  • Pinul 7 (LIGHT) al ecranului nu este conectat în schema noastră. Acest pin comandă aprinderea luminii de fundal a ecranului. Se poate conecta la un pin digital liber pentru comandă digitală sau PWM;
  • Pinul 8 (GND) al ecranului la un pin GND al ecranului.

Programul a fost dezvoltat și testat utilizând Arduino IDE 1.8.3 cu extensia ESP8266 Community 2.3.0 instalată. Prima încărcare a programului necesită conectarea plăcii la calculator prin intermediul cablului USB dar ulterior placa va putea fi reprogramată prin OTA (calculatorul de pe care se face programarea trebuie să fie în aceiași rețea ca placa NodeMCU):

6

#include <ESP8266WiFi.h>

#include <ESP8266HTTPClient.h>

#include <ESP8266mDNS.h>

#include <WiFiUdp.h>

#include <ArduinoOTA.h>

Programul utilizează și următoarele biblioteci: Time 1.5.0 – pentru a menține data și ora, sincronizarea NTP se face automat de către bibliotecă la intervale mai mari de timp; OneWire 2.3.3 și DallasTemperature 3.7.6 – pentru comunicația cu senzorul de temperatură; Adafruit GFX 1.2.2 și Adafruit PCD8544 versiune modificată pentru ESP8266 – pentru partea de afișare pe ecranul LCD. În cadrul programului trebuie personalizate datele de conectarea WiFi (variabilele ssid[] și pass[]). Constanta timeZone indică fusul orar (2 sau 3 pentru România, oră de iarnă sau vară).

#include <TimeLib.h>

const int timeZone = 3;

WiFiUDP Udp;

const int NTP_PACKET_SIZE = 48;

byte packetBuffer[NTP_PACKET_SIZE];

unsigned int localPort = 2390;

char ssid[] = “…”;

char pass[] = “…”;

WiFiClient client;

#define HOSTNAME “ESP8266-OTA-“

#include <DallasTemperature.h>

#include <OneWire.h>

#define ONE_WIRE_BUS D2

OneWire oneWire(ONE_WIRE_BUS);

DallasTemperature sensors(&oneWire);

#include <SPI.h>

#include <Adafruit_GFX.h>

#include <Adafruit_PCD8544.h>

const int8_t RST_PIN = D0;

const int8_t CE_PIN = D1;

const int8_t DC_PIN = D6;

Adafruit_PCD8544 display =

Adafruit_PCD8544(DC_PIN, CE_PIN, RST_PIN);

Secțiunea setup() se va ocupa cu inițializarea conexiunii WiFi (în cazul unei erori pe ecranul LCD va apărea mesajul !WiFi și sistemul va intra într-o buclă de reinițializarea până la conectarea la rețea), inițializarea rețelei OneWire de senzori, inițializarea ecranului și a rutinei de programare OTA. În cazul unei inițializări normale pe ecranul LCD vor apărea informații legate de inițializarea sistemului (denumirea OTA, denumirea rețelei WiFi, adresa IP).

void setup() {

  sensors.begin();

  delay(100);

  display.begin();

  display.setContrast(60);

  display.setTextColor(BLACK);

  display.setCursor(0,0);

  display.setTextSize(1);

  display.clearDisplay();

  display.display();

  String hostname(HOSTNAME);

  hostname += String(ESP.getChipId(), HEX);

  WiFi.hostname(hostname);

  display.println(“Hostname:” + hostname);

  display.display();

  WiFi.begin(ssid, pass);

  delay(5000);

  if (WiFi.status() != WL_CONNECTED) {

    display.clearDisplay();

    display.setCursor(17,16);

    display.setTextSize(2);

    display.print(“!WiFi”);

    display.display();

    delay(10000);

    ESP.restart();

  }

  display.print(“Connected to “);

  display.println(ssid);

  display.print(“IP:”);

  display.println(WiFi.localIP());

  Udp.begin(localPort);

  setSyncProvider(getNtpTime);

  ArduinoOTA.setHostname((const char *)hostname.c_str());

  ArduinoOTA.begin();

  display.display();

  delay(1000);

  display.clearDisplay();

  display.display(); }

Secțiunea loop() se va ocupa cu achiziția parametrului temperatură și cu partea de afișare. Apelarea rutinei de postare IoT se va face la un interval de o oră (constanta postingInterval). Pe ecranul LCD vor apărea alternativ (câte 30 de secunde fiecare) ora/data și temperatura. Ecranul de afișare al temperaturii va conține și mesajul OK/Fail indicând dacă ultima postare IoT s-a efectuat cu succes sau nu (astfel sistemul are și o funcționalitate de supraveghere a bunei funcționări a serviciului IoT).

7

8

unsigned long lastConnectionTime = 0;

const unsigned long postingInterval = 60L * 60L * 1000L;

boolean myiot_ok;

void loop() {

    ArduinoOTA.handle();

    sensors.requestTemperatures();

    delay(100);

    float temperature = sensors.getTempCByIndex(0);

    display.clearDisplay();

    if (second()<30) {

      display.drawRoundRect(2,2,80,44,3,BLACK);

      display.setTextColor(BLACK);

      display.setCursor(13,10);

      display.setTextSize(2);

      printDigits(hour(),false);

      printDigits(minute(),true);

      display.println();

      display.setTextSize(1);

      display.setCursor(13,26);

      display.print(day());

      display.print(“/”);

      display.print(month());

      display.print(“/”);

      display.print(year());

      display.println();

      display.display();

    }

    else {

      display.fillScreen(BLACK);

      display.drawRoundRect(2,2,80,44,3,WHITE);

      display.setTextColor(WHITE);

      display.setTextSize(2);

      display.setCursor(22,10);

      display.print((int)temperature);

      display.print((char)247);

      display.println(“C”);

      display.setTextSize(2);

      if (myiot_ora!=-1) {

        if (myiot_ok) {

          display.setCursor(30,26);

          display.println(“OK”);    }

        else {

          display.setCursor(20,26);

          display.println(“FAIL”); }

      }

      display.display();

    }

    if (millis() – lastConnectionTime > postingInterval) {

      if (IoTpublish(temperature)>0)

        { myiot_ok=true; }

      else

        { myiot_ok=false; }

    }

}

Funcția IoTpublish este responsabilă cu postarea IoT și returnează codul returnat de operația HTTP GET efectuată. În cadrul acesteia trebuie completată cheia de autentificare oferită de serviciul Robofun IoT (variabila SENSOR_TOKEN). Procedura printDigits este folosită pentru afișarea mai simplă a orei.

int IoTpublish(float temperature) {

  String SENSOR_TOKEN = “…”;

  HTTPClient http;

  String data = String(“http://iot.robofun.ro/api/v1/senzor/&#8221;) + SENSOR_TOKEN + “/input?value=” + String(temperature, DEC);

  http.begin(data);

  int httpCode = http.GET();

  delay(100);

  if(httpCode > 0) {

      if(httpCode == HTTP_CODE_OK) {

        String payload = http.getString();

      }

   }

  http.end();

  lastConnectionTime = millis();

  return httpCode;

}

void printDigits(int digits, boolean dots){

   if (dots) display.print(“:”);

  if(digits < 10)

    display.print(‘0’);

  display.print(digits);

}

Funcțiile getNtpTime și sendNTPpacket sunt apelate automat de către biblioteca Time și asigură partea de comunicație NTP. Constanta ntpServerName indică serverul NTP care este utilizat pentru sincronizarea de timp.

IPAddress timeServerIP;

const char* ntpServerName = “time.nist.gov”;

time_t lastsyncr;

time_t getNtpTime() {

  WiFi.hostByName(ntpServerName, timeServerIP);

  while (Udp.parsePacket() > 0) ;

  sendNTPpacket(timeServerIP);

  uint32_t beginWait = millis();

  while (millis() – beginWait < 2500) {

    int size = Udp.parsePacket();

    if (size >= NTP_PACKET_SIZE) {

      Udp.read(packetBuffer, NTP_PACKET_SIZE);

      unsigned long secsSince1900;

      secsSince1900 =  (unsigned long)packetBuffer[40]

<< 24;

      secsSince1900 |= (unsigned long)packetBuffer[41]

<< 16;

      secsSince1900 |= (unsigned long)packetBuffer[42]

<< 8;

      secsSince1900 |= (unsigned long)packetBuffer[43];

      lastsyncr = (time_t) (secsSince1900 – 2208988800UL +

timeZone * SECS_PER_HOUR);

      return lastsyncr;

    }

  }

  return 0;

}

void sendNTPpacket(IPAddress &address) {

  memset(packetBuffer, 0, NTP_PACKET_SIZE);

  packetBuffer[0] = 0b11100011;

  packetBuffer[1] = 0;

  packetBuffer[2] = 6;

  packetBuffer[3] = 0xEC;

  packetBuffer[12]  = 49;

  packetBuffer[13]  = 0x4E;

  packetBuffer[14]  = 49;

  packetBuffer[15]  = 52;

  Udp.beginPacket(address, 123);

  Udp.write(packetBuffer, NTP_PACKET_SIZE);

  Udp.endPacket(); }

După o oră după punerea în funcțiune a sistemului se pot consulta datele înregistrate în cadrul platformei Robofun IoT. Mai jos este o captură de ecran cu datele înregistrate de către sistemul de test în decursul unei zile.

9

Hunting the Heat

Măsurarea temperaturii este o operație simplă de achiziție din punct de vedere al unui sistem electronic. Monitorizarea temperaturii însă ridică câteva provocări cu privire la înregistrarea datelor și vizualizarea acestora. În cadrul proiectului de față vom da exemplu de două soluții de monitorizare a temperaturii prin intermediul unui serviciu de cloud.

Pentru trimiterea datelor în cloud vom utiliza placa de dezvoltare Adafruit Feather HUZZAH bazată pe microprocesorul WiFi ESP8266. Prima variantă de monitorizare va utiliza sensorul digital de temperatură și umiditate SHT11 – o soluție de precizie recomandată când dorim să monitorizăm temperatura din aer (ambientală). Din punct de vedere al confortului termic monitorizarea temperaturii trebuie însoțită de monitorizarea umidității din aer. Schema de interconectare dintre placa de dezvoltare și senzor este următoarea:

2

Senzorul se va alimenta la 3.3V iar liniile de comunicație se vor conecta la pinii 13 (pinul DAT al senzorului) și 15 (pinul SCK al senzorului) ai plăci de dezvoltare. Pentru intergrarea plăcii de dezvoltare în mediul Arduino IDE este necesară parcurgerea materialului „Adafruit Feather HUZZAH – WiFi with built-in battery charging for IoT on-the-go!”.

Ca serviciu de monitorizare în cloud vom utiliza serviciul Robofun IoT. Pentru utilizarea acestuia este necesară înregistrarea gratuită.

4

După înregistrare și conectare este necesară definirea a doi noi senzori (Adauga senzor) pentru a putea înregistra cele două valori măsurate (temperatură și umiditate).

5

După definirea celor doi senzori este necesar să copiem cheile de autentificare (Token) pentru a le utiliza în program.

3

Programul a fost dezvoltat și testat utilizând Arduino IDE 1.8.3 cu extensia esp8266 2.3.0 instalată și biblioteca SHT1x commit be7042c. În cadrul programului trebuie personalizate datele de conectare WiFi (ssid și pass) precum și cheile de autentificare oferite de procesul de înregistrare a senzorilor pe platforma Robofun IoT (SENSOR_TOKEN1 și SENSOR_TOKEN2).

#include <ESP8266WiFi.h>

#include <ESP8266HTTPClient.h>

char ssid[] = ““;

char pass[] = ““;

WiFiClient client;

#include <SHT1x.h>

#define dataPin  13

#define clockPin 15

SHT1x sht1x(dataPin, clockPin);

void setup() {

  Serial.begin(9600);

  delay(10);

  Serial.println();

  Serial.println();

  Serial.print(“Connecting to “);

  Serial.println(ssid);

  WiFi.begin(ssid, pass);

    while (WiFi.status() != WL_CONNECTED) {

    delay(500);

    Serial.print(“.”);

  }

  Serial.println(“”);

  Serial.println(“WiFi connected”);

  Serial.println(“IP address: “);

  Serial.println(WiFi.localIP());

}

unsigned long lastConnectionTime = 0;

const unsigned long postingInterval = 60L * 1000L;

void loop() {

  if (millis() – lastConnectionTime > postingInterval) {

    IoTpublish();

  }

}

void IoTpublish() {

  String SENSOR_TOKEN1=”“;

  String SENSOR_TOKEN2=”“;

  float temp_c;

  float humidity;

  temp_c = sht1x.readTemperatureC();

  humidity = sht1x.readHumidity();

  Serial.print(“Temperature: “);

  Serial.print(temp_c, DEC);

  Serial.print(“C “);

  Serial.print(” Humidity: “);

  Serial.print(humidity);

  Serial.println(“%”);

   HTTPClient http;

  String data = String(“http” + “://iot.robofun.ro/api/v1/senzor/”) + SENSOR_TOKEN1 + “/input?value=” + String(temp_c, DEC);

  http.begin(data);

  int httpCode = http.GET();

  http.end();

  data = String(“http” + “://iot.robofun.ro/api/v1/senzor/”) + SENSOR_TOKEN2 + “/input?value=” + String(humidity, DEC);

  http.begin(data);

  httpCode = http.GET();

  http.end();

  lastConnectionTime = millis();

}

După încărcarea programului și punerea în funcțiune a sistemului putem monitoriza on-line valorile măsurate:

3

4

Cea de a doua variantă propusă pentru monitorizarea temperaturii este specifică monitorizării temperaturii materialelor și spațiilor de echipamente. Pentru măsurarea temperaturii vom utiliza senzorul digital DS18B20 ce permite realizarea unei rețele de senzori pe o magistrală cu un singur fir (1-Wire) facilitând astfel supravegherea temperaturii în mai multe puncte. Vom utiliza un modul brick DS18B20 ca prim element în rețeaua de senzori și mai mulți sensori DS18B20+ pentru diverse puncte de supraveghere.

Soluția bazată pe comunicația 1-Wire a fost aleasă pentru distanța mare la care pot fi plasați senzorii față de placa de dezvoltare (aproximativ 200 de metri) și a unui număr mare de senzori care pot fi conectați simultan (având în vedere faptul că fiecare senzor are o adresă proprie din fabricație pe 64 de biți nu există o limitare de protocol privind numărul de senzori dintr-o rețea). A se vedea și: „Guidelines for Reliable Long Line 1-Wire Networks”.

Prin intermediul rețelei de senzori DS18B20 sistemul va putea monitoriza din punct de vedere al măsurării temperaturii un număr ”nelimitat” de zone. Conectarea cu placa de dezvoltare implică conectarea componentei brick în felul următor: pinul GND al modulului la pinul de GND al plăcii de dezvoltare, pinul 5V la pinii de 3V al plăcii de dezvoltare (senzorii DS18B20 acceptă alimentare de la 3V la 5.5V) și pinul DQ al modulului la pinul 3 al plăcii de dezvoltare. Următorii senzori atașați în rețea se vor conecta la modulul brick prin intermediul conectorului cu șurub respectând semnificația pinilor.

5

Programul a fost dezvoltat și testat utilizând Arduino IDE 1.8.3 cu extensia esp8266 2.3.0 instalată și bibliotecile OneWire 2.3.3 și DallasTemperature 3.7.6. În cadrul programului trebuie personalizate datele de conectare WiFi (ssid și pass) precum și cheile de autentificare oferite de procesul de înregistrare a senzorilor pe platforma Robofun IoT (vectorul SENSOR_TOKEN).

#include <ESP8266WiFi.h>

#include <ESP8266HTTPClient.h>

char ssid[] = ““;

char pass[] = ““;

WiFiClient client;

#include <DallasTemperature.h>

#include <OneWire.h>

#define ONE_WIRE_BUS 2

#define MAX_ATTACHED_DS18B20 10

OneWire oneWire(ONE_WIRE_BUS);

DallasTemperature sensors(&oneWire);

int numSensors=2;

void setup() {

  sensors.begin();

  delay(100);

  Serial.begin(9600);

  delay(100);

  Serial.println();

  Serial.println();

  Serial.print(“Connecting to “);

  Serial.println(ssid);

  WiFi.begin(ssid, pass);

    while (WiFi.status() != WL_CONNECTED) {

    delay(500);

    Serial.print(“.”);

  }

  Serial.println(“”);

  Serial.println(“WiFi connected”);

  Serial.println(“IP address: “);

  Serial.println(WiFi.localIP());

}

unsigned long lastConnectionTime = 0;

const unsigned long postingInterval = 60L * 1000L;

void loop() {

  if (millis() – lastConnectionTime > postingInterval) {

    IoTpublish();

  }

}

void IoTpublish() {

  String SENSOR_TOKEN[] = {““,”“};

  HTTPClient http;

  Serial.print(“Requesting temperatures…”);

  sensors.requestTemperatures();

  Serial.println(“DONE”);

  for (int i=0; i<numSensors && i<MAX_ATTACHED_DS18B20; i++)  {

    float temperature = sensors.getTempCByIndex(i);

    Serial.print(“Temperature for the device “); Serial.print(i); Serial.print(” is: “);

    Serial.println(temperature);

    String data = String(“http” + “://iot.robofun.ro/api/v1/senzor/”) + SENSOR_TOKEN[i] + “/input?value=” + String(temperature, DEC);

    http.begin(data);

    int httpCode = http.GET();

    if(httpCode > 0) {

      Serial.printf(“[HTTP] GET… code: %d\n”, httpCode);

      if(httpCode == HTTP_CODE_OK) {

        String payload = http.getString();

        Serial.println(payload);

      }

      } else {

      Serial.printf(“[HTTP] GET… failed, error: %s\n”,

             http.errorToString(httpCode).c_str());

      }

    http.end();

  }

  lastConnectionTime = millis();

}

Programul va prezenta în consolă desfășurarea procesului de achiziți și înregistrare cloud (exemplificare cu doi senzori conectați):

6

dar monitorizarea se va face online:

7

8
