Proiect ceas NTP

Protocolul NTP (Network Time Protocol) este folosit de sistemele de calcul de uz general (PC-uri, servere, laptop-uri) pentru a-și sincroniza ceasul intern cu o sursă de încredere. Având în vedere creșterea posibilităților de interconectare a sistemelor embedded acest protocol a devenit accesibil și acestora. În cadrul proiectului de față vom prezenta o soluție de sincronizare a unui ceas cu o sursă NTP Internet. Pentru mai multe detalii legate de protocolul NTP puteți consulta:

What is NTP?

http://www.ntp.org/ntpfaq/NTP-s-def.htm

NTP – How does it work?

http://www.ntp.org/ntpfaq/NTP-s-algo.htm

Network Time Protocol

https://en.wikipedia.org/wiki/Network_Time_Protocol

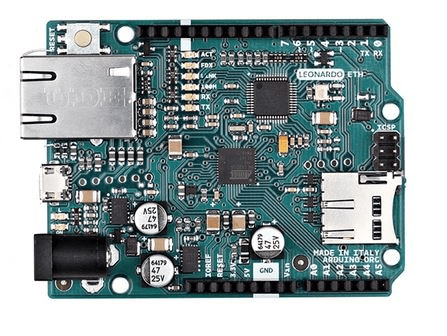

În cadrul proiectului vom utiliza o placă Arduino Leonardo ETH – o versiune mai nouă a clasicii plăci Arduino Ethernet. Această placă este echipată cu un microcontroler ATmega32U4 (ce permite utilizarea plăcii fără a avea nevoie de programator FTDI) și un controler ethernet W5500 (față de W5100 de pe vechea placă Arduino Ethernet).

1

https://www.robofun.ro/arduino/arduino-leonardo-eth

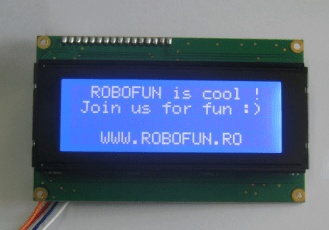

Pentru afișare vom utiliza un ecran alfanumeric monocrom de dimensiuni generoase (20×4) cu magistrală I2C pentru simplificarea interconectării:

2

https://www.robofun.ro/lcd/lcd_20x4_i2c_negru_verde

 Schema de interconectare între placa de dezvoltare și ecran este următoarea (SDA-D2, SCL-D3, 5V-5V, GND-GND):

3

Conectarea ecranului alfanumeric prin intemediul magistralei I2C necesită utilizarea unei versiuni modificate a bibliotecii LiquidCrystal:

https://github.com/adafruit/Adafruit_LiquidCrystal

#include “Wire.h”

#include “Adafruit_LiquidCrystal.h”

Adafruit_LiquidCrystal lcd(0);

Spre deosebire de alte metode de sincronizare a unui ceas electronic, sincronizarea NTP nu permite o interogare frecventă care să permită afișarea ceasului doar pe baza informațiilor primite de la serverul NTP – este o metodă de sincronizare a ceasului nu o sursă ce oferă ora și data curentă. Din acest motiv este necesar să implementăm un mecanism propriu de contorizare a timpului care să ofere informațiile necesare pentru afișarea orei și datei pe ecran – pentru acest lucru vom utiliza biblioteca Time:

https://github.com/PaulStoffregen/Time

#include <TimeLib.h>

const int timeZone = 3;

Biblioteca Ethernet inclusă în mediul Arduino IDE nu este compatibilă cu controlerul ethernet W5500 din acest motiv este necesară instalarea bibliotecii Ethernet2:

https://github.com/adafruit/Ethernet2

Placa Arduino Leonardo ETH este produsă exclusiv de arduino.org , biblioteca Ethernet2 este parte a versiunii mediului Arduino IDE dezvoltat de arduino.org dar este posibilă programarea acestei plăci și cu versiunea mediului Arduino IDE dezvoltată de arduino.cc: se selectează Arduino Leonardo și se instalează biblioteca Ethernet2.

#include <SPI.h>

#include <Ethernet2.h>

#include <EthernetUdp2.h>

byte mac[] = {  0x00, 0xAA, 0xBB, 0xCC, 0xDE, 0x02 };

unsigned int localPort = 8888;

// time-a.timefreq.bldrdoc.gov

IPAddress timeServer(132, 163, 4, 101);

// time-b.timefreq.bldrdoc.gov

// IPAddress timeServer(132, 163, 4, 102);

// time-c.timefreq.bldrdoc.gov

// IPAddress timeServer(132, 163, 4, 103);

EthernetUDP Udp;

În cadrul secțiunii setup() se realizează inițializarea ecranului și a conexiunii de rețea. Este necesară conectarea sistemului într-o rețea ce oferă servicii de configurare automată de tip DHCP.

void setup() {

  lcd.begin(20, 4);

  lcd.setBacklight(HIGH);

  lcd.setCursor(0, 1);

  byte n = 1;

  while(!Ethernet.begin(mac)) {

    lcd.print(“DHCP failed…  “);

    lcd.print(n++);

    lcd.setCursor(0, 1);

    delay(10000);

  }

  lcd.print(“MyIP: “);

  for (byte thisByte = 0; thisByte < 4; thisByte++) {

    lcd.print(Ethernet.localIP()[thisByte], DEC);

    if(thisByte<3) lcd.print(“.”);

  }

  Udp.begin(localPort);

  setSyncProvider(getNtpTime);

}

În cadrul secțiunii loop() se realizează partea de afișare propriu-zisă pe ecran a informațiilor de tip oră și dată. Prima linie a afișajului va conține ora și data, a doua linie adresa IP a sistemului, a treia linie ora ultimei sincronizări reușite și a patra linie starea sincronizării NTP.

4

time_t prevDisplay = 0;

time_t lastsyncr;

void loop() {

  lcd.setCursor(0,0);

  if (timeStatus() != timeNotSet) {

    if (now() != prevDisplay) {

      prevDisplay = now();

      digitalClockDisplay();

    }

  }

  lcd.setCursor(0,2);

  if(timeStatus()==timeNotSet) lcd.print(“Time Not Set”);

  if(timeStatus()==timeNeedsSync)

lcd.print(“Time Needs Sync”);

  if(timeStatus()==timeSet) {

lcd.print(“Time Set at “);

printDigits(hour(lastsyncr),false);

printDigits(minute(lastsyncr),true); }

  delay(1000);

}

Procedurile digitalClockDisplay() și prinDigits() sunt utilizate în afișarea corectă a orei și datei.

void digitalClockDisplay(){

  printDigits(hour(),false);

  printDigits(minute(),true);

  printDigits(second(),true);

  lcd.print(” “);

  lcd.print(day());

  lcd.print(“/”);

  lcd.print(month());

  lcd.print(“/”);

  lcd.print(year());

}

void printDigits(int digits, boolean dots){

  if (dots) lcd.print(“:”);

  if(digits < 10)

    lcd.print(‘0’);

  lcd.print(digits);

}

Procedurile getNtpTime() și sendNTPpacket() sunt utilizate de biblioteca Time pentru a utiliza protocolul NTP ca sursă de sincronizare. În cazul în care nu se reușește nici o sincronizare (server NTP indisponibil, probleme de conexiune Internet) sistemul nu va fi capabil să afișeze ora și data.

5

Atenție! În cazul în care sistemul nu are probleme de conexiune dar sincronizarea nu se poate realiza, se poate încerca o resetare completă a sistemului (deconectare alimentare, realimentare) deoarece este posibil ca problema să fie cauzată de o blocare a controlerului ethernet.

const int NTP_PACKET_SIZE = 48;

byte packetBuffer[NTP_PACKET_SIZE];

 time_t getNtpTime()

{ while (Udp.parsePacket() > 0) ;

  sendNTPpacket(timeServer);

  uint32_t beginWait = millis();

  while (millis() – beginWait < 1500) {

    int size = Udp.parsePacket();

    if (size >= NTP_PACKET_SIZE) {

      lcd.setCursor(0,3);

      lcd.print(“Receive NTP Response”);

      Udp.read(packetBuffer, NTP_PACKET_SIZE);

      unsigned long secsSince1900;

      secsSince1900 =  (unsigned long)packetBuffer[40]<< 24;

      secsSince1900 |= (unsigned long)packetBuffer[41]<< 16;

      secsSince1900 |= (unsigned long)packetBuffer[42]<< 8;

      secsSince1900 |= (unsigned long)packetBuffer[43];

      lastsyncr = (time_t) (secsSince1900 – 2208988800UL+ timeZone * SECS_PER_HOUR);

      return lastsyncr;

    }

  }

  lcd.setCursor(0,3);

  lcd.print(“No NTP Response :-(“);

  return 0;

}

void sendNTPpacket(IPAddress &address)

{ memset(packetBuffer, 0, NTP_PACKET_SIZE);

  packetBuffer[0] = 0b11100011;

  packetBuffer[1] = 0;

  packetBuffer[2] = 6;

  packetBuffer[3] = 0xEC;

  packetBuffer[12]  = 49;

  packetBuffer[13]  = 0x4E;

  packetBuffer[14]  = 49;

  packetBuffer[15]  = 52;

  Udp.beginPacket(address, 123);

  Udp.write(packetBuffer, NTP_PACKET_SIZE);

  Udp.endPacket();

}

Programul a fost realizat și testat cu Arduino IDE 1.6.12, Arduino AVR Boards 1.6.14, Adafruit LiquidCrystal 1.0.0, Time 1.5.0 și Ethernet2 1.0.2.
