IoT UV Monitor

Razele ultraviolete din lumina solară reprezintă un factor de risc pentru om. Monitorizarea nivelului de radiații UV (UV index) se face pe o scară de la 1 la 10 (11 fiind deja un nivel extrem). Realizarea unui sistem electronic ce măsoară cu precizie indexul UV poate oferi informații utile pentru modul în care putem să ne protejăm (îmbrăcăminte, ochelari de protecție, creme de protecție etc.) în activitățile de zi cu zi.

În cadrul proiectului de față vom realiza un sistem care să măsoare indexul UV și să înregistreze datele măsurate pe serviciul cloud Robofun IoT. Pentru utilizarea acestui serviciu este necesară înregistrarea gratuită.

4

După înregistrare și conectare este necesară definirea unui senzor (Adauga senzor) pentru a putea înregistra valorile măsurate (UV index).

5

După definirea senzorului este necesar să copiem cheia de autentificare (Token) pentru a o utiliza în program.

3

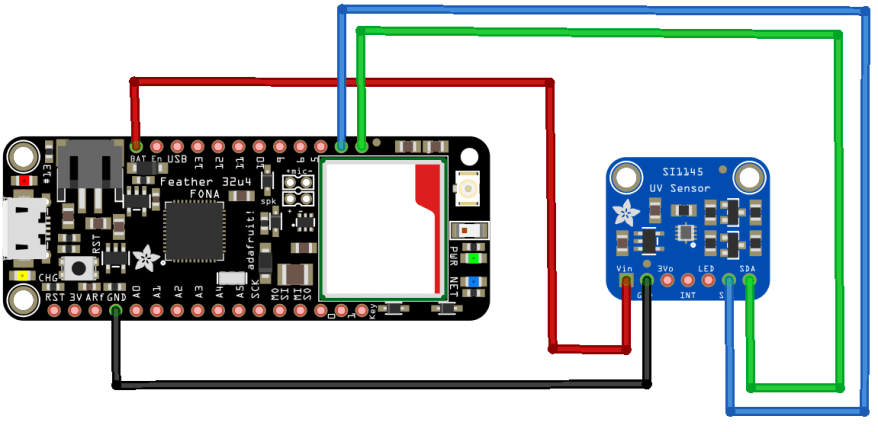

Pentru implementarea hardware vom utiliza o placă de dezvoltare Adafruit Feather 32U4 FONA și senzorul digital I2C Si1145. Schema de interconectare între cele două componente este:


Senzorul se va alimenta de la pinul BAT al plăcii de dezvoltare. Pinul SDA al senzorului se va conecta la pinul 2 al plăcii de dezvoltare iar pinul SCK la pinul 3. Atenție!!! Placa Adafruit Feather 32U4 FONA necesită conectarea unui acumulator LiPo de 3.7V chiar dacă este alimentată prin intermediul cablului USB de programare. Componenta GSM FONA se alimentează direct din acumulator nu din alimentarea USB. Pentru mai multe detalii legate de funcționarea plăcii Adafruit Feather 32U4 FONA se poate parcurge materialul „Adafruit Feather 32u4 FONA – Take your Feather anywhere in the world”.

Funcționarea sistemului necesită o cartelă GSM 2G cu capabilități de transfer de date. Pentru acest lucru vă propunem utilizarea unui SIM Simfony Mobile M2M – cartelă GSM ce oferă exclusiv servicii mobile de date. Cartela este disponibilă gratuit prin comandă promoțională pe site-ul companiei Simfony Mobile SRL sau împreună cu un produs din gama GSM pe site-ul Robofun. Cartela necesită înregistrarea și introducerea codului promoțional pentru activare și oferă gratuit 10MB de date mobile valabile 3 luni. Ulterior costurile de funcționare sunt de 0.25EURO, 0.5EURO, 1EURO pentru 1MB, 5MB respectiv 10MB trafic de date. Chiar dacă traficul inclus are valori modice pentru un sistem de raportare IoT este suficient iar costurile sunt rezonabile. O caracteristică importantă a cartelei SIM Simfony este indepența de un operator de telefonie anume, dispozitivul GSM ce utilizează cartela Simfony poate utiliza orice operator de telefonie mobilă în funcție de zona în care se află chiar și afara României.

3

Programul a fost dezvoltat și testat utilizând Arduino IDE 1.8.3 cu extensia Adafruit AVR Boards 1.4.9 instalată și bibliotecile Adafruit FONA Library 1.3.2 (pentru partea de comunicație cu componenta GSM FONA) și Adafruit SI1145 1.0.0 (pentru comunicația cu senzorul Si1145). În program este necesară completarea cheii de autentiricare (Token) oferite de serviciul cloud (variabila temp).

#include “Adafruit_FONA.h”

#define FONA_RX  9

#define FONA_TX  8

#define FONA_RST 4

#define FONA_RI  7

#define FONA_DTR 5

#define apn “internet.simfony.net”

#define apnusername “”

#define apnpassword “”

char replybuffer[255];

#include <SoftwareSerial.h>

SoftwareSerial fonaSS = SoftwareSerial(FONA_TX, FONA_RX);

SoftwareSerial *fonaSerial = &fonaSS;

Adafruit_FONA fona = Adafruit_FONA(FONA_RST);

uint8_t type;

#include <Wire.h>

#include “Adafruit_SI1145.h”

Adafruit_SI1145 uv = Adafruit_SI1145();

Decomentarea directivei #define debug va permite urmărirea funcționării sistemului în consola serială.

//#define debug

void setup() {

  #ifdef debug

    while (!Serial);

    Serial.begin(115200);

    Serial.println(“Initializing…”);

  #endif

  if (! uv.begin()) {

    #ifdef debug

      Serial.println(“Didn’t find Si1145”);

    #endif

    while (1);

  }

  digitalWrite(FONA_DTR,LOW);

  fonaSerial->begin(4800);

  if (! fona.begin(*fonaSerial)) {

    #ifdef debug

      Serial.println(F(“Couldn’t find FONA”));

    #endif

    delay(1);

    while (1);

  }

  #ifdef debug

    type = fona.type();

    Serial.println(F(“FONA is OK”));

    Serial.print(F(“Found “));

    switch (type) {

      case FONA800L:

        Serial.println(F(“FONA 800L”)); break;

      case FONA800H:

        Serial.println(F(“FONA 800H”)); break;

      case FONA808_V1:

        Serial.println(F(“FONA 808 (v1)”)); break;

      case FONA808_V2:

        Serial.println(F(“FONA 808 (v2)”)); break;

      case FONA3G_A:

        Serial.println(F(“FONA 3G (American)”)); break;

      case FONA3G_E:

        Serial.println(F(“FONA 3G (European)”)); break;

      default:

        Serial.println(F(“???”)); break;

    }

   #endif

   #ifdef debug

   char imei[15] = {0};

   uint8_t imeiLen = fona.getIMEI(imei);

   if (imeiLen > 0) {

      Serial.print(“Module IMEI: “); Serial.println(imei);

    }

   #endif

   fona.getSIMCCID(replybuffer);

  #ifdef debug

    Serial.print(F(“SIM CCID = “));

Serial.println(replybuffer);

  #endif

  if (!fona.enableNetworkTimeSync(true)) {

     #ifdef debug

      Serial.println(F(“Failed to enable NTS”));

     #else

      ;

     #endif

  }

  delay(5000);

  fona.setGPRSNetworkSettings(F(apn),F(apnusername),

F(apnpassword));

  uint8_t n=0;

  #ifdef debug

    Serial.print(“Connecting to network.”);

  #endif

  while (n!=5) {

    n = fona.getNetworkStatus();

    #ifdef debug

      Serial.print(“.”);

    #endif

    delay(1000);

  }

  #ifdef debug

    Serial.println(“OK”);

  #endif

  #ifdef debug

    n = fona.getRSSI();

    int8_t r;

    if (n == 0) r = -115;

    if (n == 1) r = -111;

    if (n == 31) r = -52;

    if ((n >= 2) && (n <= 30)) { r = map(n, 2, 30, -110, –

54); }

    Serial.print(r); Serial.println(F(“dBm”));

  #endif

  delay(5000);

}

void loop() {

  while (!fona.enableGPRS(true)) {

    #ifdef debug

      Serial.println(F(“Failed to turn on GPRS”));

    #endif

    delay(5000);

  }

#ifdef debug

  uint16_t vbat;

  uint16_t pbat;

  if (fona.getBattVoltage(&vbat)) {

Serial.print(F(“VBat = “));

Serial.print(vbat); Serial.println(F(” mV”)); }

  if (fona.getBattPercent(&pbat)) {

Serial.print(F(“VPct = “));

Serial.print(pbat); Serial.println(F(“%”));   }

    Serial.println(“—————————“);

#endif

float UVindex = uv.readUV();

UVindex /= 100.0;

#ifdef debug

    int light = uv.readVisible();

    Serial.print(“Vis: “); Serial.println(light);

    Serial.print(“UV: “);  Serial.println(UVindex);

#endif

String temp = “http” + “://iot.robofun.ro/api/v1/senzor/TOKEN/input?value=” + String(UVindex,2);

uint16_t statuscode;

int16_t length;

char url[100];

temp.toCharArray(url,temp.length()+1);

#ifdef debug

    Serial.println(url);

    if (!fona.HTTP_GET_start(url, &statuscode, (uint16_t*)&length)) Serial.println(“Failed read HTTP!”);

#else

    fona.HTTP_GET_start(url, &statuscode, (uint16_t*)&length);

#endif

while (length > 0) {

          while (fona.available()) {

            char c = fona.read();

            #ifdef debug

              Serial.write(c);

            #endif

            length–;

            if (! length) break;

          }

          #ifdef debug

            Serial.println();

          #endif

          break;

fona.HTTP_GET_end();

delay(100);

#ifdef debug

    Serial.println(“—————————-“);

    if (!fona.enableGPRS(false))

Serial.println(F(“Failed to turn off GPRS”));

#else

    fona.enableGPRS(false);

#endif

delay(100);

digitalWrite(FONA_DTR,HIGH);

delay(600000);

digitalWrite(FONA_DTR,LOW);

}

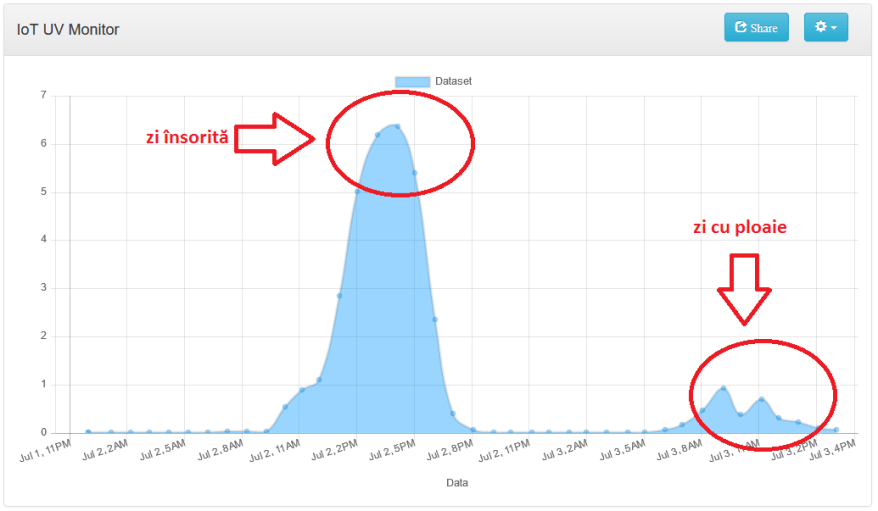

Programul va citi valorile indexului UV și va înregistra datele on-line la un interval de 10 minute (60 secunde = 60000 milisecunde). Intervalul de măsurare poate fi modificat în funcție de dinamica monitorizării dorite. Graficul de supraveghere va arăta în felul următor (se poate observa că, într-o zi însorită, indexul UV poate ajunge la valori periculoase în intervalul 15:00-17:00 iar într-o zi noroasă / cu ploaie rămâne la valori subunitare):

4
