Repetor WiFi cu legătură GSM de siguranță

Dispozitivele de tip repetor au ca principal scop extinderea acoperirii semnalului pentru o rețea radio. Repetoarele WiFi extind acoperirea unei rețele WiFi astfel încât să nu fie necesară instalarea și managementul mai multor dispozitive de tip AP. În cadrul materialului de față vă propunem implementarea unui dispozitiv repetor WiFi cu o funcționalitate suplimentară față de un repetor standard: dirijarea traficului pe o conexiune de date GSM în cazul în care conexiunea WiFi se întrerupe. Astfel, sistemul se va comporta ca un repetor WiFi în mod obișnuit dar se va transforma într-un router WiFi GSM în cazul în care conexiunea principală are probleme (a se vedea și materialul „Router WiFi GSM utilizând LinkIt Smart 7688”).

Pentru implementare vom utiliza o placă de dezvoltare LinkIt Smart 7688 bazată pe circuitul SoC MediaTek MT7688AN și care rulează distribuția Linux OpenWRT. Această placă de dezvoltare oferă, la un preț redus, toate facilitățile de routare, filtrare și control al traficului TCP/IP oferite de sistemele de operare Linux. Pentru mai multe detalii legate de funcționarea și utilizarea plăcii de dezvoltare LinkIt Smart 7688 puteți consulta wiki-ul oficial. Pentru conexiunea de date GSM vom utiliza un modem USB GSM 3G. Conectarea modemului USB la placa de dezvoltare necesită un adaptor microUSB – USB. Alimentarea sistemului se va face la 5V, minim 500mA – preferabil 1A (orice încărcător de mobil de 1A și mufă microUSB e bun).

2

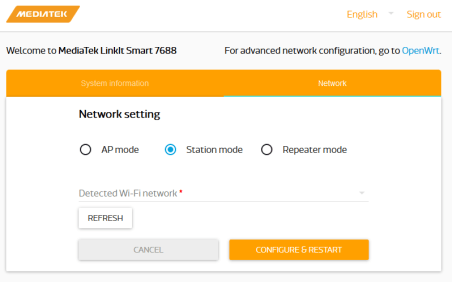

Placa de dezvoltare LinkIt Smart 7688 oferă posibilitatea de funcționare în mod repetor începând cu versiunea 0.9.4 de firmware. Nu vom utiliza modalitatea de configurare oferită de interfața web, configurarea inițială va fi de Station mode (client WiFi) deoarece vom avea nevoie de conexiunea Internet pentru a instala câteva pachete software suplimentare.

3

După configurarea și repornirea plăcii ne putem conecta la aceasta prin SSH (utilizând PUTTY de exemplu). IP-ul de conectare depinde de rețeaua locală. Vom rula următoarele comenzi pentru instalarea pachetelor software necesare configurării conexiunii de date GSM:

# opkg update

# opkg install comgt kmod-usb-serial kmod-usb-serial-option kmod-usb-serial-wwan usb-modeswitch usbtools

Eventual putem instala și un editor de text suplimentar dacă nu ne place vi :

# opkg install nano

Sistemul va avea două configurații diferite de rețea între care va comuta în cazul întreruperii / restaurării conexiunii WiFi principale. Vom crea în directorul /root două directoare config_wifi și config_3g și în fiecare vom crea 3 fișiere de configurare: firewall, network și wireless (se pot copia din /etc/config pentru a nu le tasta de la zero).

Fișierul network – varianta wifi – nu definește nici o interfață utilizată în funcționalitatea de repetor.

config interface ‘loopback’

option ifname ‘lo’

option proto ‘static’

option ipaddr ‘127.0.0.1’

option netmask ‘255.0.0.0’

config globals ‘globals’

option ula_prefix ‘fdea:6296:e400::/48’

config interface ‘lan’

option force_link ‘1’

option macaddr ‘9c:65:f9:1e:69:77’

option proto ‘static’

option netmask ‘255.255.255.0’

option ip6assign ’60’

option ipaddr ‘192.168.100.1’

option delegate ‘0’

option ifname ‘ra0’

config switch

option name ‘switch0’

option reset ‘1’

option enable_vlan ‘0’

config interface ‘wan’

option proto ‘dhcp’

Fișierul network – varianta 3G – va arăta identic dar va avea în plus definiția interfeței de comunicație GSM (se va adăuga la sfârșitul fișierului anterior). APN-ul și codul pin se vor personaliza în funcție de cartela SIM GSM.

config interface ‘gsm’

option proto ‘3g’

option device ‘/dev/ttyUSB0’

option service ‘umts’

option apn ‘net’

option pincode ‘0000’

Fișierul wireless – varianta WiFi – va defini funcționarea în mod mixt AP+STA. În fișier trebuie personalizate datele de acces la rețeaua WiFi (secțiunea STA) și datele de conectare la repetor (secțiunea AP) – pot fi identice, repetorul poate oferi acces cu aceleași credențiale ca și rețeaua WiFi originală.

config wifi-device ‘radio0’

option type ‘ralink’

option variant ‘mt7628’

option country ‘TW’

option hwmode ’11g’

option htmode ‘HT40’

option channel ‘auto’

option disabled ‘0’

option linkit_mode ‘apsta’

config wifi-iface ‘ap’

option device ‘radio0’

option mode ‘ap’

option network ‘lan’

option ifname ‘ra0’

option encryption ‘psk2’

option seq ‘1’

option ssid ‘xxxxxx’

option key ‘xxxxxx’

config wifi-iface ‘sta’

option device ‘radio0’

option mode ‘sta’

option network ‘wan’

option ifname ‘apcli0’

option led ‘mediatek:orange:wifi’

option ssid ‘xxxxx’

option key ‘xxxxx’

option encryption ‘psk2’

Fișierul wireless – varianta 3G  – va defini funcționarea doar în mod AP. În cazul în care definim aceleași credențiale ca și AP-ul principal, sistemul va suplini conexiunea WiFi și pentru clienții direcți ai AP-ului principal în cazul întreruperii conexiunii principale.

config wifi-device ‘radio0’

option type ‘ralink’

option variant ‘mt7628’

option country ‘TW’

option hwmode ’11g’

option htmode ‘HT40’

option channel ‘auto’

option disabled ‘0’

option linkit_mode ‘ap’

config wifi-iface ‘ap’

option device ‘radio0’

option mode ‘ap’

option network ‘lan’

option ifname ‘ra0’

option encryption ‘psk2’

option seq ‘1’

option ssid ‘xxxxxx’

option key ‘xxxxxx’

Fișierul firewall – variantele WiFi și 3G diferă de fișierul original din /etc/config doar prin linia option network a secțiunii wan.

———————————- WiFi ——————————-

config zone

option name ‘wan’

option network ‘wan wan6’

option output ‘ACCEPT’

option forward ‘REJECT’

option masq ‘1’

option mtu_fix ‘1’

option input ‘ACCEPT’

———————————- 3G ——————————-

config zone

option name ‘wan’

option network ‘gsm’

option output ‘ACCEPT’

option forward ‘REJECT’

option masq ‘1’

option mtu_fix ‘1’

option input ‘ACCEPT’

Scripturile care vor face comutarea între cele două configurații de rețea (între cele două funcționalități ale sistemului) se vor crea în directorul /root sub denumirile: switch și normal (nu uitați să dați drepturi de execuție pe cele două fișiere # chmod +x …). Fișierul switch va face comutarea pe conexiunea GSM în cazul în sistemul nu are conexiune la Internet:

#!/bin/ash

ping -q -c 1 -W 10 8.8.8.8 > /dev/null

if [ $? -ne 0 ]

then

cp -f /root/config_3g/network /etc/config/network

cp -f /root/config_3g/firewall

/etc/config/firewall

cp -f /root/config_3g/wireless

/etc/config/wireless

/etc/init.d/network restart

fi

Scriptul normal va verifica dacă este în modul GSM (prin verificarea conexiunii cu AP-ul principal – scriptul trebuie personalizat cu adresa IP a AP-ului principal) și va reîncerca reintrarea în mod repetor WiFi:

#!/bin/ash

ping -q -c 1 -W 10 XXX.XXX.XXX.XXX > /dev/null

if [ $? -ne 0 ]

then

cp -f /root/config_wifi/network

/etc/config/network

cp -f /root/config_wifi/firewall

/etc/config/firewall

cp -f /root/config_wifi/wireless

/etc/config/wireless

/etc/init.d/network restart

fi

Ambele scripturi vor fi rulate în mod automat de serviciul cron al sistemului de operare. Frecevența de execuție stă la latitudinea utilizatorului, testele au fost realizate cu o frecvență de o dată pe oră (la fix scriptul switch, la și jumătate scriptul normal), conținutul fișierului /etc/crontabs/root fiind:

00 * * * * /root/switch

30 * * * * /root/normal

Sistemul prezentat poate fi folosit în diverse scenarii, de exemplu:

  • Într-o locuință de dimensiuni mari pentru a extinde semnalul WiFi în toate camerele și pentru a oferi o conexiune de siguranță la Internet pentru cazurile de întrerupere a conexiunii principale. În acest caz credențialele de acces pot fi comune între AP-ul principal și repetor.
  • Pentru o rețea de senzori WiFi se poate oferi o rețea WiFi dedicată, eventual o zonă de acoperire specială utilizând o antenă direcțională, și care are legătură la Internet redundantă (ISP / GSM) având în vedere un posibil caracter critic a funcționalității.
