Proiect Local Area Power Plugs

Controlul centralizat al alimentării cu energie electrică a consumatorilor este o problemă în permanentă căutare de noi soluții și de noi modalități de implementare a acestora. Chiar dacă vorbim de consumatori casnici – aplicații de automatizare a locuinței – și chiar dacă există soluții deja cunoscute de implementare a controlului centralizat la acest nivel, considerăm subiectul de interes suficient de mare încât să propunem o soluție nouă elegantă și extraordinar de simplu de implementat. Bazându-ne pe elemente de alimentare comandante în bandă ISM de 433MHz și pe o placă de dezvoltare Arduino Leonardo ETH vom dezvolta o aplicație de comandă centralizată de comandă prin intermediul rețelei locale.

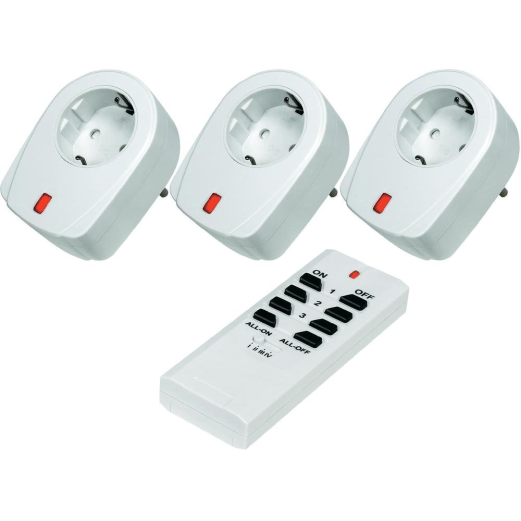

Având în vedere faptul că, construirea de la zero a unui element de comandă de putere (220V) este riscantă (prezintă risc de electrocutare și de incendiu) materialul vine cu propunerea de utilizare a unor elemente prefabricate / comercializate ca dispozitive de sine stătătoare, și anume prizele intermediare telecomandate Conrad RSL comercializate la noi în țară de German Electronics SRL:

1

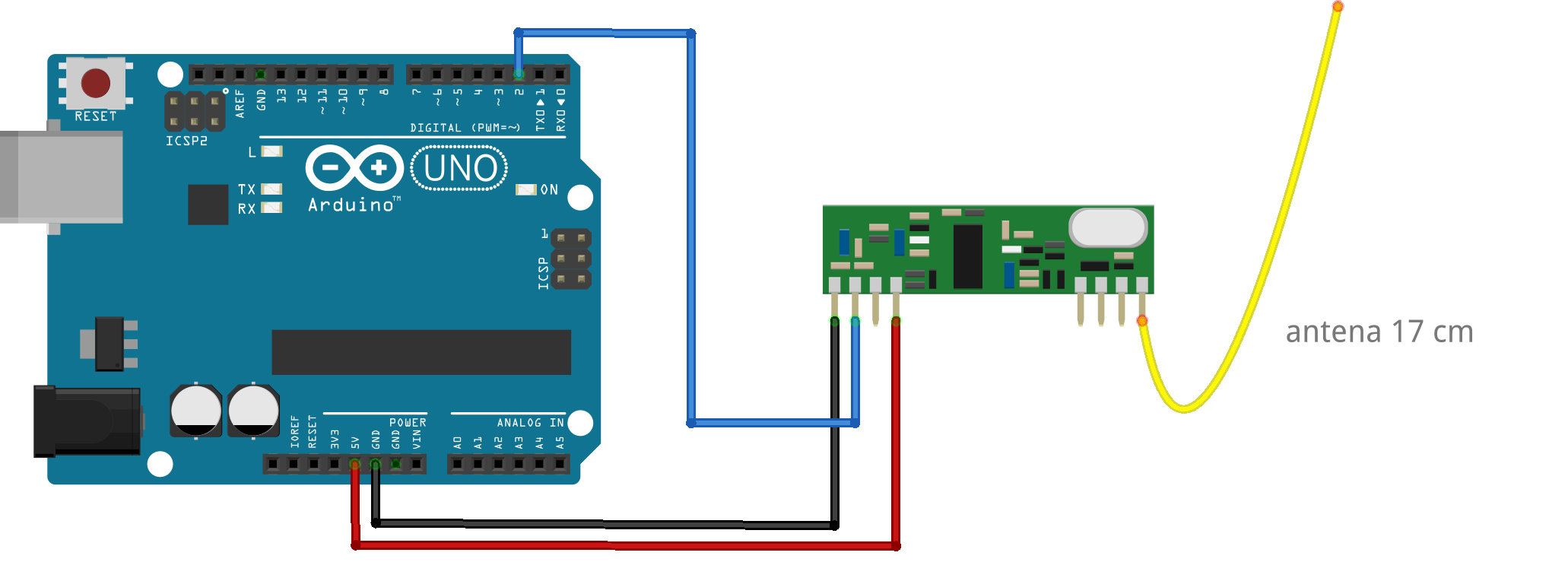

Aceste prize sunt controlate prin intermediul unei telecomenzi radio (bandă 433MHz) de la o distanță de maxim 30m (suficient pentru un apartament obișnuit). În cadrul sistemului nostru vom înlocui telecomanda furnizată de producător cu un sistem de rețea bazat pe placa Arduino Leonardo ETH (telecomanda va putea fi folosită în paralel cu sistemul de comandă propus). Pentru a putea implementa sistemul de comandă este necesară observarea codurilor emise de telecomanda oferită de producător, acest lucru se poate face cu ajutorul unui sistem simplu compus dintr-o placă Arduino Uno (sau orice versiune de placă Arduino compatibilă) și un receptor radio 433MHz:

2

Rulând exemplul ReceiveDemo_Simple al bibliotecii software rc-switch vom putea vizualiza tipul de cod și codul emis la fiecare apăsare de buton al telecomenzii:

3

Se observă că seria Conrad RSL folosește un cod de comandă pe 32 de biți. Din cei 32 de biți trimiși la fiecare apăsare de buton: primii doi biți sunt întotdeauna 10 (secvență de sincronizare), următorii 6 codează canalul (I-IV), numărul butonului (1-4) și comanda (On, Off, All-On, All-Off) iar ultimii 24 reprezintă un identificator unic al telecomenzii – cu alte cuvinte la apăsarea diverselor butoane ale aceleiași telecomandă vor varia doar șase biți (ce notați cu roșu) – 64 de combinații posibile.

10 00 00 10 100001010110101000000000

Pentru mai multe informații legate de protocolul folosit de dispozitivele Conrad RSL puteți consulta și discuția de la adresa:

Conrad RSL Switch

https://forum.pilight.org/Thread-Fully-Supported-Conrad-RSL-Switch?page=7

Spre deosebire de alte prize telecomandate în bandă ISM, prizele Conrad RSL permit învățarea codurilor emise de telecomandă în mod dinamic. Butonul roșu de pe priză folosește la deschiderea / închiderea manuală a prizei dar, prin apăsare prelungă, și la învățarea unui nou cod de comandă. Fiecare priză poate memora până la 8 coduri de comandă diferite. Priza memorează și în lipsa alimentării cu energie (deconectată) codurile învățate și starea (dacă este deconectată în starea deschis la reconectare va avea starea deschis). În plus fiecare priză integrează protecție la supra-sarcină. La prima punere în funcțiune este necesară citirea cu atenție a documentației pusă la dispoziție de producător pentru înțelegerea exactă a modului de operare.

Comparativ, cu privire la protocolul radio de comunicație, se poate parcurge următorul material pentru a înțelege diferențele față de alte protocoale specifice unor produse similare:

Intertechno Code Berechnung

https://wiki.fhem.de/wiki/Intertechno_Code_Berechnung

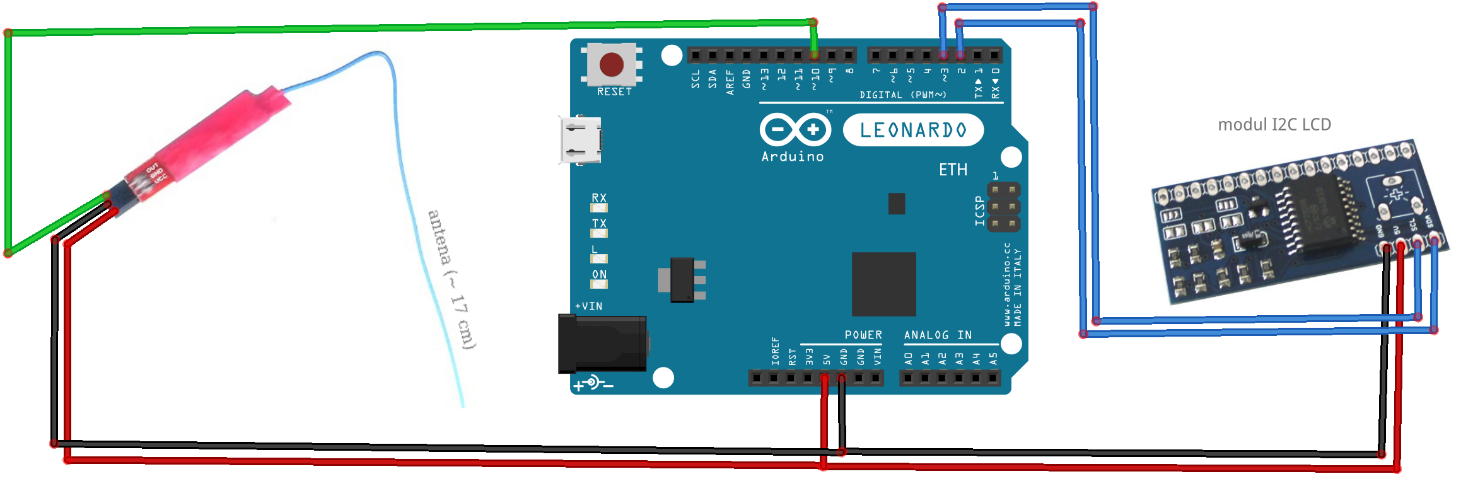

După determinarea codurilor emise de telecomandă se poate trece la contruirea sistemului de comandă. Acesta se bazează pe o placă Arduino Leonardo ETH și o telecomandă radio 433MHz Arduino. Opțional, pentru a putea supraveghera sistemul, se poate adăuga un ecran LCD 20×4 I2C. Schema de interconectare este următoarea:

4

Ambele componente ale sistemului se alimentează la 5V. Emițătorul radio se va conecta la pinul digital 10 al plăcii de dezvoltare iar ecranul LCD (modulul I2C) va utiliza magistrala I2C a plăcii de dezvoltare (pinii 2 și 3).

Programul sistemului va utiliza bibiliotecile software rc-switch, LiquidTWI și Ethernet2 (biblioteca necesară noului chip Wiznet 5500 cu care este echipată placa Arduino Leonardo ETH):

#include <RCSwitch.h>

RCSwitch mySwitch = RCSwitch();

#include <Wire.h>

#include <LiquidTWI.h>

LiquidTWI lcd(0);

#include <SPI.h>

#include <Ethernet2.h>

EthernetServer server(80);

byte mac[] = {0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED};

String HTTP_req;

boolean plug1_status = 0;

boolean plug2_status = 0;

boolean plug3_status = 0;

În cadrul secțiunii setup() vom inițializa componentele de lucru cu ecranul LCD, cu emițătorul radio și cu controlerul ethernet (sistemul va funcționa într-o rețea locală bazată pe configurare dinamică – DHCP):

void setup() {

  mySwitch.enableTransmit(10);

  mySwitch.setProtocol(2);

  mySwitch.setRepeatTransmit(3);

  lcd.begin(20, 4);

  lcd.clear();

  lcd.setCursor(0,0);

  if (Ethernet.begin(mac) == 0) { lcd.print(F(“Failed

DHCP”)); while(1); }

  else

    { server.begin();

      lcd.print(“SrvIP: “);

      lcd.print(Ethernet.localIP());

    }

  delay(5000); }

Secțiunea loop() implementează interfața web de comandă (captură de ecran) și se va ocupa cu trimiterea comenzilor radio provenite de la utilizator pe această cale:

5

void loop() {

  EthernetClient client = server.available();

  if (client) {

    boolean currentLineIsBlank = true;

    while (client.connected()) {

      if (client.available()) {

        char c = client.read();

        HTTP_req += c;

        if (c == ‘\n’ && currentLineIsBlank) {

          client.println(F(“HTTP/1.1 200 OK”));

          client.println(F(“Content-Type: text/html”));

          client.println(F(“Connection: close”));

          client.println();

          client.println(F(“<!DOCTYPE HTML>”));

          client.println(F(“<html>”));

          client.println(F(“<head>”));

          client.println(F(“<title>Local Area PowerPlugs</title>”));

          client.println(F(“</head>”));

          client.println(F(“<body>”));

          client.println(F(“<h1>Local Area Power Plugs</h1>”));

          client.println(F(“<p>Click to switch plugs on and off.</p>”));

          client.println(F(“Power Plug 1: “));

          client.println(F(“<button

onclick=””window.location.href=’/?plug1on'””>Turn On Plug1</button>”));

          client.println(F(“<button onclick=””window.location.href=’/?plug1off'””>Turn Off Plug1</button><br>”));

          client.println(F(“Power Plug 2: “));

          client.println(F(“<button

             onclick=””window.location.href=’/?plug2on'””>Turn On Plug2</button>”));

          client.println(F(“<button onclick=””window.location.href=’/?plug2off'””>Turn Off Plug2</button><br>”));

          client.println(F(“Power Plug 3: “));

          client.println(F(“<button onclick=””window.location.href=’/?plug3on'””>Turn On Plug3</button>”));

client.println(F(“<button onclick=””window.location.href=’/?plug3off'””>Turn Off Plug3</button><br><br>”));

          client.println(F(“<b>All Power Plugs: </b>”));

          client.println(F(“<button

onclick=””window.location.href=’/?plugson'””>Turn On All Plugs</button>”));

          client.println(F(“<button onclick=””window.location.href=’/?plugsoff'””>Turn Off All Plugs</button><br>”));

          client.println(F(“</body>”));

          client.println(F(“</html>”));

          break;

        }

        if (c == ‘\n’) {

          currentLineIsBlank = true;

        }

        else if (c != ‘\r’) {

          currentLineIsBlank = false;

        }

      }

      }

    delay(1);

    client.stop();

    if (HTTP_req.indexOf(“?plug1on”) >0){

      mySwitch.send(2189781504,32);

      lcd.setCursor(0,1);

      lcd.print(“Plug1 On “);

    }

    else if (HTTP_req.indexOf(“?plug1off”) >0) {

      mySwitch.send(2323999232,32);

      lcd.setCursor(0,1);

      lcd.print(“Plug1 Off”);

    }

    else if (HTTP_req.indexOf(“?plug2on”) >0) {

      mySwitch.send(2424662528,32);

      lcd.setCursor(0,2);

      lcd.print(“Plug2 On “);

    }

    else if (HTTP_req.indexOf(“?plug2off”) >0) {

      mySwitch.send(2558880256,32);

      lcd.setCursor(0,2);

      lcd.print(“Plug2 Off”);

    }

    else if (HTTP_req.indexOf(“?plug3on”) >0) {

       mySwitch.send(2625989120,32);

       lcd.setCursor(0,3);

       lcd.print(“Plug3 On “);

    }

    else if (HTTP_req.indexOf(“?plug3off”) >0) {

      mySwitch.send(2458216960,32);

      lcd.setCursor(0,3);

      lcd.print(“Plug3 Off”);

    }

    else if (HTTP_req.indexOf(“?plugson”) >0) {

      mySwitch.send(2474994176,32);

      lcd.setCursor(0,1);

      lcd.print(“Plug1 On “);

      lcd.setCursor(0,2);

      lcd.print(“Plug2 On “);

      lcd.setCursor(0,3);

      lcd.print(“Plug3 On “);

    }

    else if (HTTP_req.indexOf(“?plugsoff”) >0) {

      mySwitch.send(2743429632,32);

      lcd.setCursor(0,1);

      lcd.print(“Plug1 Off”);

      lcd.setCursor(0,2);

      lcd.print(“Plug2 Off”);

      lcd.setCursor(0,3);

      lcd.print(“Plug3 Off”);

    }

    HTTP_req=””;

  }

}

Programul a fost dezvoltat și testat cu Arduino IDE 1.8.1 și bibliotecile rc-switch 2.6.2, Ethernet2 1.0.4 și LiquidTWI 1.5.1.

Ne-conectarea LCD-ului (neutilizarea acestuia) nu afectează în nici un fel funcționalitatea web a sistemului. Interfața web de comandă se va accesa din aceiași rețea locală cu sistemul de comandă utilizând un client web și accesând adresa de IP a sistemului. LCD-ul nu face altceva decât să reflecte comenzile radio transmise prin intermediul interfeței web:

6

Comunicația între sistemul de comandă și prize este unidirecțională. Sistemul nu poate determina starea unei prize ci poate doar să transmită o comandă către aceasta – LCD-ul nu afișează starea prizelor ci ultima comandă transmisă, dacă starea prizei este modificată manual (din buton) sau din telecomandă acest lucru nu se va reflecta în informația afișată.

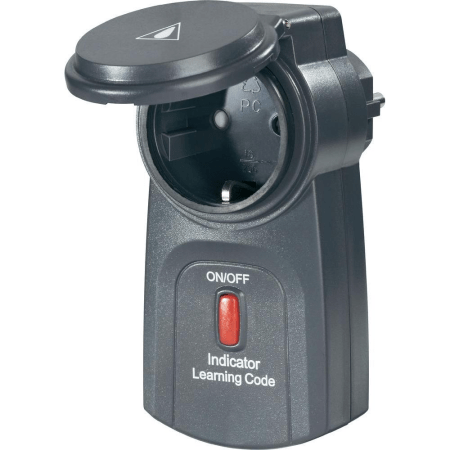

Seria de dispozitive de automatizare a locuinței Conrad RSL este compusă din dispozitive telecomandate radio perfect compatibile între ele. În cadrul sistemului de comandă construit se pot adăuga și alte elemente telecomandate din această serie. Codurile transmise de sistemul de comandă trebuie doar înregistrate în noile dispozitive adăugate. Vă recomandăm și priza intermediară de exterior (protecție IP44, funcționare identică cu a celor din setul de prize intermediare prezentat, memorie 10 coduri de comandă, 2000W, recepție comandă până la 70m):



7
