Cum verificăm acoperirea LoRaWAN TTN

Rețelele radio Long Range (LoRaWAN) permit dezvoltarea de rețele de senzori și de dispozitive IoT pe distanțe de ordinul kilometrilor cu un consum extrem de redus din puntul de vedere al dispozitivelor IoT. Rețelele publice LoRaWAN precum TTN permit utilizarea acestei tehnologii fără a avea grija infrastructurii (a sistemelor gateway ce fac legătura între rețeaua radio și Internet). Totuși, o problemă supărătoarea este dată de încercarea de a răspunde la întrebarea dacă locația unde dorim să poziționăm dispozitivul IoT propriu se află sau nu în acorperirea rețelei TTN (se află sau nu în aria de acoperire a unui gateway public TTN).

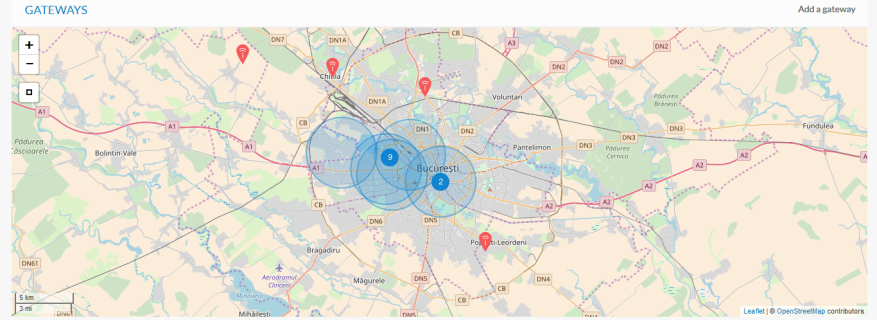

La prima vedere răspunsul la această întrebare se poate baza pe harta sistemelor gateway înregistrate pe platforma TTN de către utilizatori. În secțiunea COMMUNITIES a platformei selectăm zona sau orașul unde ne aflăm și putem vedea sistemele gateway din apropierea locului în care ne aflăm și aria aproximativă de acoperire (mai jos putem vedea acest lucru pentru municipiul București, jaloanele roșii indică sisteme gateway inactive):

2

Această metodă de evaluare a zonelor de acoperire nu oferă nici un fel de garanție. Aria de acoperire este estimată iar faptul că un gateway este activ nu semnifică altceva decât faptul că există legătură între acesta și platforma TTN (conexiune Internet) – un gateway activ poate foarte bine să aibă componenta LoRa inactivă. Un alt aspect ce poate conduce la o evaluare greșită este faptul că nu toți utilizatorii își fac publică locația dispozitivelor gateway sau, și mai problematic, introduc coordonate greșite.

O altă variantă de verificare este platforma TTN Mapper ce conține o hartă de acoperire a sistemelor gateway TTN bazată pe măsurători realizate de utilizatori. Această hartă este un mult mai bun punct de plecare în evaluarea unei locații în care puteți poziționa un sistem IoT LoRaWAN dar nici această metodă nu poate indica o acoperire provenită de la un gateway a căror coordonate au fost indicate greșit.

3

Cea mai bună soluție este să realizăm chiar noi măsurătoarea pentru locația dorită. Acest lucru se poate face utilizând un sistem emițător LoRa echipat cu un dispozitiv GPS (de exemplu o placă Seeeduino LoRaWAN with GPS, a se vedea și materialul „Using Seeeduino LoRaWAN with GPS and Loriot.io”) sau, și mai simplu, orice emițător LoRa și un telefon mobil Android.

Nu contează tipul emițătorului LoRa utilizat și nici natura mesajelor trimise către platforma TTN, contează doar ca emițătorul să fie înregistrat în cadrul platformei TTN. Se poate utiliza o placă Arduino Uno și un shield Dragino LoRa (a se vedea materialul „Cum să realizăm un sistem IoT LoRaWAN”) sau putem utiliza o placă LoPy LoRa (a se vedea materialul „LoRa meets ESP32”). Următorul pas, după punerea în funcțiune a nodului emițător TTN, este instalarea aplicației TTN Mapper pe telefonul mobil. La prima pornire a aplicației se va solicita asocierea cu nodul TTN utilizat. Această metodă pleacă de la premisa că nodul TTN și telefonul mobil pe care avem instalată aplicația TTN Mapper se află în aceiași locație. În cazul în care nodul TTN este mobil se poate evalua o zonă mai largă nu doar o locație anume. În momentul în care un pachet LoRa este primit de platforma TTN și provine de la nodul asociat aplicației, aplicația utilizează GPS-ul telefonului mobil pentru a indica platfomei TTN Mapper sistemele gateway ce au recepționat respectivul pachet, puterea semnalului pentru fiecare sistem gateway în parte și coordonatele punctului de unde a fost emis pachetul. Făcând un experiment bazat pe această metodă am obținut următoarele informații din aplicația TTN Mapper într-o locație din București (hartă de mai jos).

4

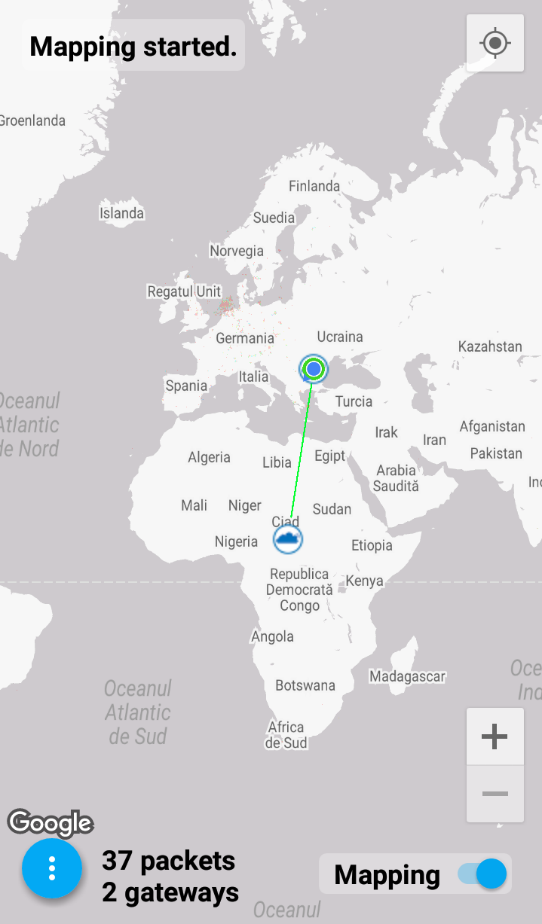

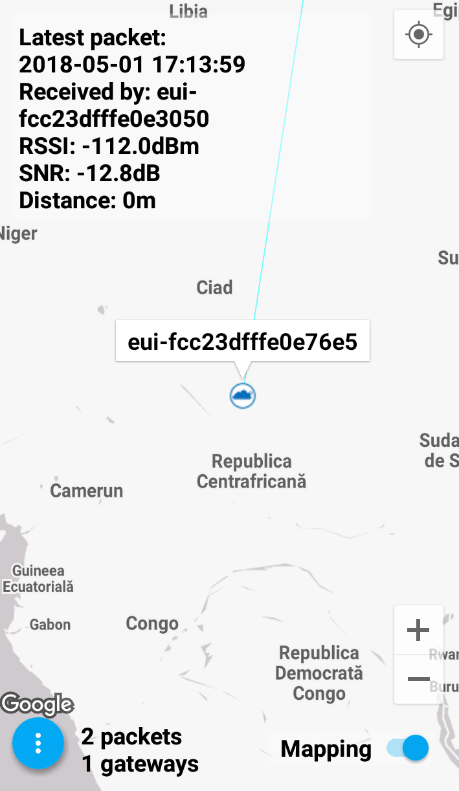

Experimentul a indicat că locația se află în acoperirea a două sisteme gateway TTN. Unul dintre ele se afla în imediata apropiere și era cunoscut dar cel de al doilea a reprezentat o surpriză fiind poziționat în Ciad.

5

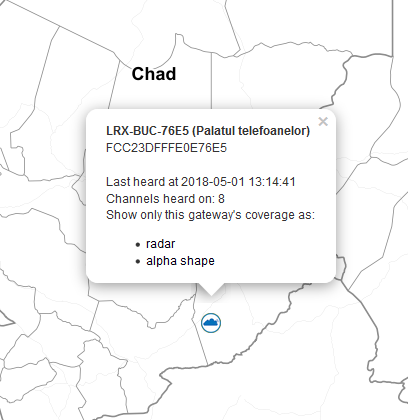

Bineînțeles, este vorba de o eroare de introducere a coordonatelor de către proprietar (cel mai probabil o inversare a latitudinii și longitudinii). Chiar dacă distanța de comunicație în cazul LoRaWAN poate atinge zeci de kilometri nu ne putem aștepta la comunicații la mii de kilometri (e greu de crezut că LRX-BUX-76E5 Palatul telefoanelor se află în Ciad).

6

Astfel, putem vedea că un test de acoperire poate indica prezența unui sistem gateway în aria de acoperire a căruia ne aflăm și pe care nu aveam altfel cum să-l „descoperim”.
